| 产品说明: |
| 产品通过ISO-9002质量体系认证及全国质量管理达标企业认证. 产品精度高, 测温范围广,价格低,符合YB4084-92及YB/T163-1999二个快速测量金属熔体温度用热电偶标准 |
| 名 称 |
型 号 |
测温范围 |
精度(℅t) |
回路电阻 |
绝缘电阻 |
| 钨铼3-钨铼25 |
KW-602 |
0-2000℃ |
≤±0.25 |
<3Ω |
≥5MΩ |

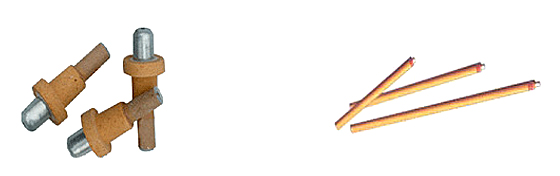

| 铂銠快速测温热电偶，技术****，质量稳定优良，不仅广泛用于国内各大钢厂，而且每年大量出口欧洲各国。 |
一、引用标准
1.产品标准：YB/T163-1999（消耗式快速测量金属熔体温度用热电偶）。
2. 偶丝标准：S型：GB/T3772-98 R型：GB/T1598-98 B型：GB/T2902-98
3. 补偿导线标准：GB/T4989-94（S型.R型热电偶补偿导线） |
| 名 称 |
分度号 |
型 号 |
温度上限 |
允 差 |
回路电阻 |
| 铂銠10—铂 |
S |
KS—602 |
1650℃ |
≤±5℃ |
<3Ω |
| 铂銠13—铂 |
R |
KR—602 |
1650℃ |
≤±5℃ |
<3Ω |
| 铂銠30-铂銠6 |
B |
KB—602 |
1800℃ |
≤±5℃ |
<3Ω |
|
三．产品长度：
偶头：500．600．850．1000m |
| 测温枪头中插头芯的正．负极其引线均采用补偿型，即相应的补偿导线材料制作，故又分为SC（RC）型，BC型和WC3/25型。分别配用于铂銠10—铂（铂銠13—铂），铂銠30—铂銠6和钨铼3-钨铼25快速测温热电偶。测温枪的外径为Φ16mm（特殊尺寸定做），长度为1米—4．5米。 |
|
补偿导线标准执行：GB/T4989-94（S．R型热电偶）
JB/T9496-99（WRe3/25热电偶）(WRe5/26热电偶)
补偿导线的热电特性： |
| 补偿导线型号 |
配热电偶分度号 |
100℃电势标称值uv |
200℃电势标称值uv |
允 差 |
材 料 |
| 精密级 |
普通级 |
正级 |
负级 |
| SC RC |
S R |
645 |
1440 |
±10uv |
±60uv |
Cu |
Cu—Ni |
| WC3/25 |
WRe3/25 |
1145 |
2602 |
±20uv |
±48uv |
Cu |
Cu—Ni |
| BC |
B |
|
|
|
|
Cu |
Cu |
| WC5/26 |
WRe5/26 |
1451 |
3089 |
|
±51uv |
Cu |
Cu—Ni |
|
补偿导线规格：
快速热电偶用0．4 x1．0毫米,一般用线芯1．0平方毫米，外径 5．1 x8．0毫米，耐热用线芯1．0平方毫米，外径3．1 x5．6毫米。 |
|
钢水取样器可实现钢水快速取样，型号：1．KQY—01，内有脱氧剂。2．KQY—02，内无脱氧剂。取出样品尺寸为Φ32．5x13mm,内部充实，表面光滑，总长964 mm，手柄纸管Φ32x17 mm。还配有磁性磨样夹具，使用非常方便。 |
|
智能测温仪，具有以下特点：
1、准确度高，稳定性好。有微机处理控制对电路进行零点，满量程及冷端温度自动校准。采用精密基准稳压源，具有长期稳定性。软件技术保证仪表准确可靠。
2、 抗干扰能力强
3、 采用LED超高亮度数码管显示。
4、功能齐全便于扩展，可配打印接口。
5、备有隔离的并行BLD码输出；或4-20mA（1-5V）模拟量输出口。
6、内部主机板设有分度号转换短路子，每台表可配用2种不同分度号的热电偶。
7、既可用于快速测温又可用于连续测温。 |
|
一 、钨铼热电偶丝特性：
钨铼热电偶丝的熔点：为3120—3360℃，最高可以使用到3000℃，它是最耐高温的金属热电偶。它具有热电势高，灵敏度高，不溶解于任何独立的酸，原料在中国储量丰富，价格便宜等优点。
二、产品标准号：
1、JB/T9496-99钨铼热电偶补偿导线。
2、JB/T9497-99钨铼热电偶丝及分度表(等效采用美国ASTME696-84) 标准.
3、JJG576-88工作用钨铼热电偶检定规程.
4、JB/T5401-91快速测量钢液温度用钨铼热电偶丝.
5、JB/T5402-91快速测量钢液温度用钨铼热电偶丝,热电动势测试方法.
三、产品名称及分度号:
1、名称: 钨铼3-钨铼25 ; 钨铼5-钨铼26.
2、分度号: WRe3- WRe25(D型); WRe5- WRe26(C型).
四、产品的等级、规格、使用温度范围、允差： |
| 等 级 |
规 格 |
使用温度范围 |
允 差 |
| 特 |
0.1 |
1400-1800℃ |
≤±0.128﹪t |
| Ⅰ |
0.1,0.25,0.5 |
1200-1800℃ |
≤±0.25﹪t |
| Ⅱ |
0.1,0.25,0.5 |
1200-1800℃ |
≤±0.50﹪t |
| Ⅲ |
0.25,0.5 |
400-2300℃ |
≤±1﹪t |
|
五、钨铼热电偶丝的绝缘材料：
1、高纯氧化铝（AL2O3）可在1800℃以内使用。
2、氧化钇（YO2）可在2000℃以内使用。
3、氧化铍（BeO）可在2100℃以内使用，但铍高温蒸气有毒。
4、氧化钍（ThO2）可在2300℃以内使用，但钍有弱防射性。
六、钨铼热电偶丝的外保护管：
1、钽管（Ta）在2480℃以内真空中使用。
2、钼管（Mo）在2300℃以内真空氢气及惰性气氛中使用。
二硅化钼管（Mosi2）或钼管表面硅化涂层在1600℃以内的空气及某些腐蚀介中长期使 | |
|
